危險品倉庫的防雷設計—易造防雷案例分享--易造防雷

危險品倉庫的防雷設計，根據“中華人民共和國標準《建筑物防雷設計規范》GB50057-2010版”第三章建筑物的防雷分類3.0.2挑第1項“凡制造、使用或貯存火炸藥及其制品的危險建筑物，因電火花而引起爆炸、爆轟、會造成巨大破壞和人身傷亡者”應劃分為"第1類防雷建筑物”。**器材倉庫（工業炸藥倉庫、工業索類倉庫、工業雷管倉庫）為"第1類防雷建筑物”。

危險品倉庫的防雷設計-危險品倉庫

危險品倉庫的防雷設計，根據《建筑物防雷規范》（GB50057-2010）中第3.0.3條規定“預計雷擊次數大于或等于0.05次/a，且小于或等于0.25次/a的住宅、辦公樓等一般性民用建筑物或一般性工業建筑物。”根據以上計算，綜合本工程地理位置（環境）、建筑物的使用性質及其重要性，**器材倉庫值班室、配電發電機房應劃為第三類防雷建筑物。

對于危險品倉庫項目的雷電防護設計，需要對項目周邊環境進行周密的調查和測量，本項目位于山上，地理環境比較特殊，我們使用了特殊的儀器和先進的測試設備，才得以順利完成項目的前期勘察，在本項目中，zui復雜的是接地網的建設。下面，小編來給大家介紹本項目的防雷設計。

一、危險品倉庫防雷設計依據

《建筑物防雷設計規范》GB50057-2010

《爆炸和火災危險環境電力裝置設計規范》GB50058-92

《全國民用建筑工程設計技術措施－節能專篇/電氣》2007

《后方軍械倉庫防雷技術要求》GJB2269A-2002

《后方軍械倉庫電氣防爆技術要求》GJB2268A-2002

《接地、搭接和屏蔽設計的實施》GJB 1210-91

二、危險品倉庫防雷設計要點

1. 倉庫直擊雷防護

危險品倉庫的防雷設計，在倉庫（工業炸藥倉庫、工業索類倉庫、工業雷管倉庫）的周邊設置接閃桿做引雷入地,接閃桿預設鋼結構和砼基礎特別重要，需要根據接閃桿的高度、重量及抗風來確定鋼結構和砼基礎長度、寬度、深度及基礎內預埋件的數量。

危險品倉庫的防雷設計-倉庫直擊防護

本項目接閃桿的砼基礎：挖深坑預埋鋼筋、螺栓與鋼板結構再灌澆混凝土及培養，然后將獨立接閃桿吊裝時焊接到預埋鋼板上并焊接加強筋板。12m獨立接閃桿基礎挖深坑1m，砼結構為0.7m方形，13m獨立接閃桿基礎挖深坑1m，砼結構為1m方形。接閃桿使用鍍鋅鋼管材料，細段嵌入粗段并使用大、小頭平滑，套裝焊接，接閃部位使用不銹鋼桿及小圓球套裝。

2. 接地系統（人工地網）

地網泄流的效果好壞和以下因素相關：環境土壤電阻率、地網面積、垂直接地極和連接接地極的水平接地體材料等，還需要合理的設計施工工藝。

本項目位于山坡上，土壤多為巖石，因此土壤表面與下層存在不均勻性，有些環境土壤電阻率幾千倍之差。如此復雜的環境，若想精確確定山地土壤電阻率，我們使用高密度電法對地網土壤結構分層量化測量，通過軟件反演，對地網土壤結構分層量化。下圖為項目的土壤狀態：

危險品倉庫的防雷設計-接地系統

直擊雷接地地網

危險品倉庫的防雷設計，根據土壤的特點，我們?cè)?/span>工業炸藥倉庫、工業索類倉庫、工業雷管倉庫外離建筑物四周各設計一組半環形接地地網，使用納米離子高科技接地極，它們之間的距離為12m，接地銅棒接地極之間的距離為3m。水平接地體使用熱鍍鋅扁鋼5×50mm接地體敷設，埋深離地面0.6 m，同時注入高效降阻劑材料，再用5cm厚瀝青層鋪設，達到絕緣要求。垂直接地裝置打深井敷設，同時注入適量高效降阻劑，三棟危險品倉庫距離不遠處采用“共用地網”。接閃桿沖擊接地電阻達到了≤10Ω的要求。

感應雷接地地網

在工業炸藥倉庫、工業索類倉庫、工業雷管倉庫、值班室、配電發電機房建筑物外1米處設計一組環形感應接地地網，使用納米離子高科技接地極、接地銅棒接地極，水平接地體使用熱鍍鋅扁鋼5×50mm接地體敷設，同時注入高效降阻劑材料，埋深離地面0.6 m，再用5cm厚瀝青層鋪設。垂直接地裝置打深井敷設，同時注入高效降阻劑。感應雷接地地網與直擊雷接地地網滿足安全距離（安全距離為4m），在建筑物距離不遠時采用“共用地網”，感應接地電阻達到了≤4Ω的要求。

三、低壓供電系統的雷電防護

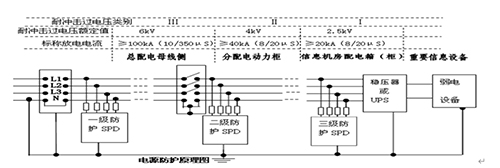

危險品倉庫的防雷設計，對位于山頂?shù)恼ㄋ帋?kù)來說，從高壓線竄入的雷電對系統的危害很大，所以供電系統的防雷設計非常重要，建議依據GJB5080-2004《軍用通信設備雷電防護設計與使用要求》第4.6條 “通信電源系統防雷措施”的規定來設計，變壓器架設位置距離建筑物的zui小距離必須＞5m, 距配電室的zui小距離必須＞15m，從變壓器380V電源輸出端到配電室的輸電電纜屏蔽層的兩端應與接地網可靠焊接。在建筑物供電線上應安裝兩級SPD進行保護。要求高壓架空線路進入變壓配電室前50米埋地并穿金屬管，架空線路應增設接閃線進行保護。低壓供電系統電涌防護器SPD設計三級。

危險品倉庫的防雷設計-SPD設計

以上是小編為大家?guī)?lái)的關于危險品倉庫防雷案例的簡單介紹，由于篇幅有限，細節之處就不展開來講。如果您想了解關于防雷的問題，請來電13373509199。
