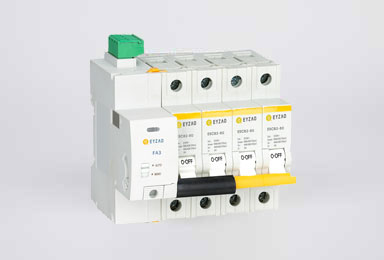

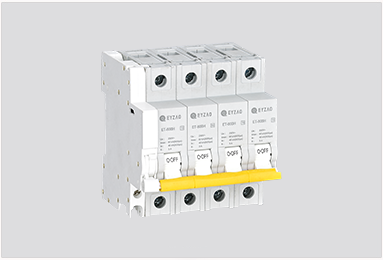

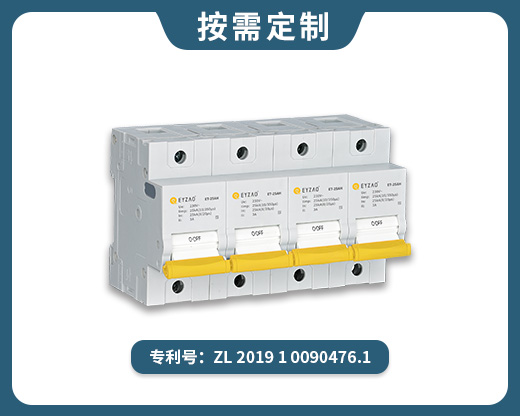

 | 浪涌后備保護器 易造浪涌后備保護器根據 lEC61643-4-43中 430.3條:"在電路造成危險前,應該采用合適的過電流保護裝置"要求設計生產的專用器件.又稱SPD后備保護器、SCB或SSD. SCB串聯在SPD回路上,有著抗高浪涌的能力,T1級最大可達25kA（10/350μs),而且殘壓低；可以智能識別雷電流和工頻電流,在配電系統發生故障時,0.1s內迅速脫扣,保護SPD不起火。 易造SCB 采用單片模塊化結構，可以自由匹配低壓配電系統中任何型號的SPD,具有體積小、靈敏度高、兼具分斷能力強等特點，為您提供完美的 SPD 后備保護解決方案。 |
SPD后備保護器的作用 | ||||||
A | 能夠耐受與SPD相對應的limp或lmax而不斷開,完美配合SPD泄放過電流. | B | 可切斷幅值最高達100KA的 高短路電流,保護SPD免受TOV損壞. | |||
| C | 可在0.1s內切斷3A以上的低短電流,保護SPD不起火. | D | 殘壓低,等效熔斷器,保護設備得心應手. | |||

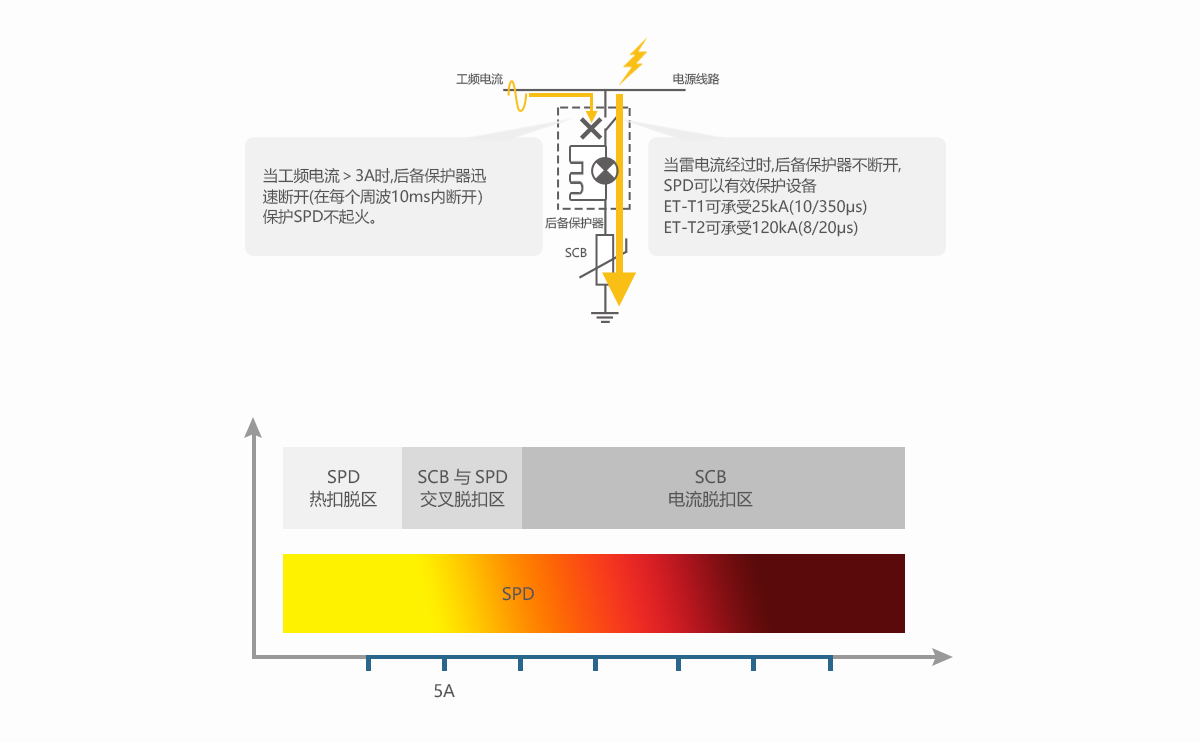

SPD后備保護器(SCB)工作原理
易造浪涌后備保護器(SCB)的優勢
|
| |
| 超大Q235滅弧裝置，有效實現高短路分斷能力 | 外殼采用PA46礦物增強阻燃材料,銅鉚釘,整體更堅固 | |
|
| |
| 可拼裝電操機構，輕松實現遠程智能管理 | 拼裝遙信接點附件，管理更便捷 |
后備保護器特性對比 | ||||||
為了防止SPD短路失效模式下引起的火災，微斷和熔絲作為常見的后備過電流保護元件（過流脫扣）得到了大量應用。但是用于供電線路過流保護的MCB和熔絲是配電型產品，不能與SPD協調配合,當SPD失效或短路時,仍有可能發生火災和設備遭受雷擊損壞的事故。 | ||||||
 |
|  | ||||

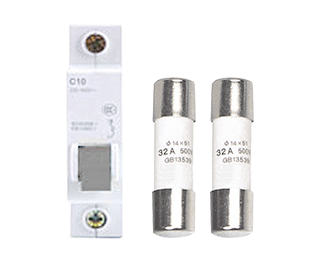

| SPD后備保護器 | 熔斷器和斷路器 | |||||
| ||||||
SPD專用后備保護器,智能識別雷電流和工頻電流 . | 用于低壓配電漏電負荷,短路保護。 | |||||
浪涌沖擊不脫口,殘壓低,設備防雷持續有效。 T1級：15kA(10/350μs) 25kA(10/350μs) T2級：120kA(8/20μs) 80kA(8/20μs) 40kA(8/20μs) | 浪涌下誤動作,抗雷擊性能差,一般僅為20kA,使設備失去防雷保護而損壞。 | |||||
當流過SPD的短路電流>3A時0.1s內速斷,SPD不起火。 | 小電流(幾個安培)不動作,其動作值是自身額定值的5~10倍,SPD起火燃燒。 | |||||
工頻短路分斷能力強：100kA/65kA | 工頻短路分斷能力不足（6~15kA）,SPD起火后,短路電弧持續燃燒,造成重大火災事故。 | |||||

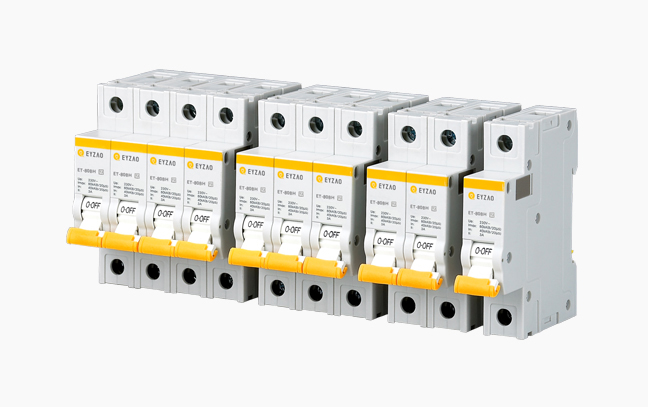

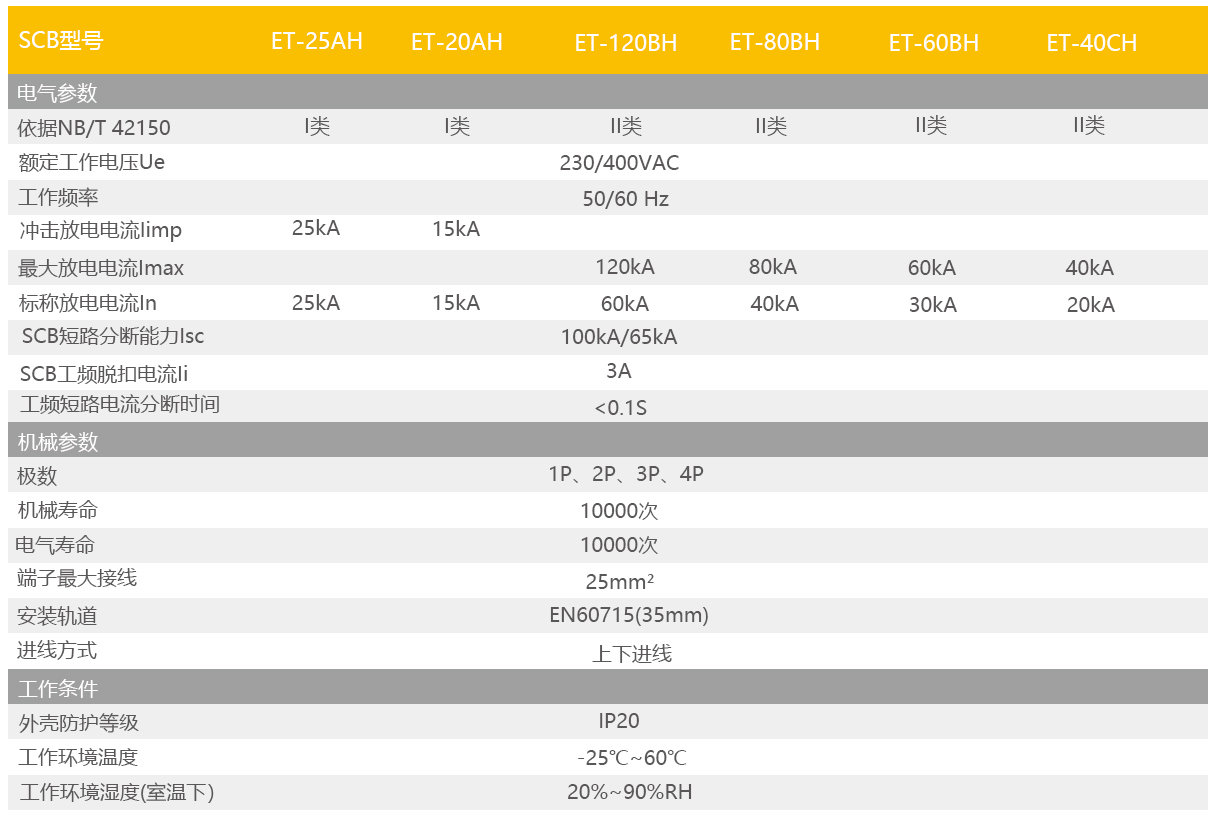

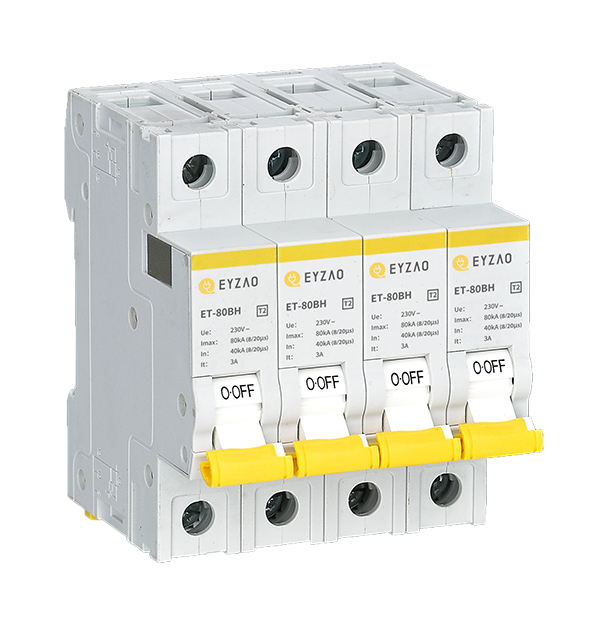

浪涌后備保護器型號
| ||||||
SCB+自動重合閘工作視頻
70℃高溫重合 | 常溫重合 |
