一.電涌保護器的選型原則

雷電災害是一種嚴重的自然災害，在由聯合國國際減災委員會對人類造成非常嚴重危害的十大自然災害中被列在第三位。雷暴具有極大的破壞力，對財產、人員的生命造成巨大的威脅。

我國大部分區域雷電流活動頻繁，雷電流的熱效應、機械力效應對建筑物造成破壞，甚至引發火災；靜電感應、電磁感應、雷電波侵入對電力系統、通信系統、計算機網絡系統、監控系統、消防系統等構成嚴重威脅，給正常的生產工作帶來了嚴重的危害。

雷電災害正在引起政府有關部門的高度重視， 2006年7月5日國務院辦公廳發布了《關于進一步做好防雷減災工作的通知》，2006年7月7日中國氣象局辦公室印發了《關于貫徹落實國務院辦公廳進一步做好防雷減災工作的通知》，雷電防御工作積極健康的開展，使雷電造成的損失明顯減少或降低，財產、人員的生命得以可靠的保護。

為防止或減少雷擊建（構）筑物所發生的人身傷亡和財產損失，以及雷擊電磁脈沖引發的電氣和電子信息系統損壞或錯誤運行，在電涌保護器的選型時，做到可靠、技術先進、經濟合理。電氣系統應采用逐級分流泄放，按工程整體要求進行規劃，必須堅持預防。

二.主要標準

1、《建筑物防雷設計規范》GB50057-2010

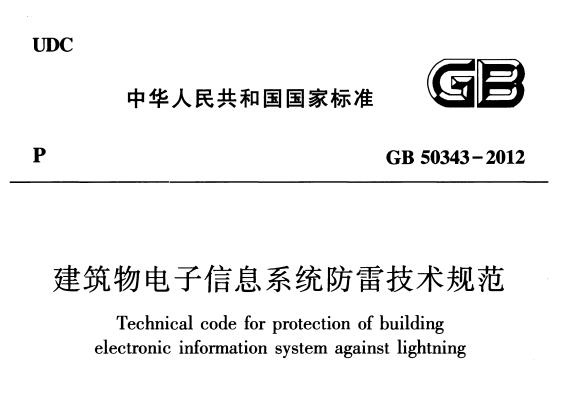

2、《建筑物電子信息系統防雷技術規范》GB50343-2012

3、《低壓配電系統的電涌保護器（SPD）第1部分 性能要求和試驗方法》GB18802.1-2011

4、集團推出《電氣系統管理技術規范》Q／NYL+AQ004-2019中8.9要求

三.名詞釋義

1、沖擊電流（Iimp）:由電流幅值Ipeak、電荷Q和單位能量W/R所限定。

2、I級試驗：電氣系統中采用I級實驗的電涌保護器要用標稱放電電流In、1.2/50us沖擊電壓和沖擊電流Iimp試驗。即：T1

3、II級試驗：電氣系統中采用II級實驗的電涌保護器要用標稱放電電流In、1.2/50us沖擊電壓和8/20us電流波放電電流Imax試驗。即：T2

4、標稱放電電流（In）:流過電涌保護器8/20us電流波峰值。

5、電壓保護水平（Up）：表征電涌保護器限制接線端子間電壓的性能參數，其值可從優先值的列表中選擇。電壓保護水平值應大于所測量的限制電壓值。

四.電涌保護器的選型電源一級保護

1、 GB50057-2010 第4.3.8第4款標準強制性要求：應在低壓電源線路引入的總配電箱、配電柜處安裝I級試驗的電涌保護器。電涌保護器的電壓保護水平值(Up)應小于或等于2.5KV。每一保護模式的沖擊電流值應取大于或等于12.5KA。

備注：I類試驗產品就是10/350us波形，雷電防護裝置測試中心會在型式試驗報告標注 [T1] 試驗。產品沖擊電流采用Iimp標注。

2、 GB50343-2012表5.4.3-3規定，雷電防護等級A類、B類、C類、D類分別應設計安裝10/350us I類試驗Iimp值20KA、15KA、12.5KA、12.5KA。故， 在此設計一級電涌保護器是由于高壓架空線處于空曠、高聳、凸出的環境位置，電纜通過埋地引入后，供配電系統處于LPZ0A區，并且本區內的各物體都可能遭到直接雷擊并導走全部雷電流，以及本區域內的雷擊電磁場強度沒有衰減。

3、 以杭州易造科技（ABB、施耐德等類似）電源一級防護產品YSPD-25HA系列為例描述，其技術參數及特點為：產品沖擊電流（Iimp）:100KA, 電壓保護水平（Up）≤1.5KV，10/350us，響應時間≤100ns，T1試驗報告產品。該產品通流量大，響應時間快，輸出殘壓低、續流小。該產品的另外一個特點是，產品采用MOV和放電間隙串聯結構，無續流，使用壽命長。（當無雷電或電涌時，電涌保護器處于高電阻狀態，當有雷電或電涌時，電涌保護器相當于瞬間處于開路狀態，瞬時泄放巨大的雷電流，保護后續用電設備正常工作）。該系列產品技術參數值符合設計標準，并優于國際設計標準。

五.電源二級防護

1、GB50057-2010第6.2.1-3,4款標準要求，此LPZ0B區域內各物體不可能遭受直接雷擊，本區域內的電磁場強度可能減小，衰減程度取決于屏蔽措施。需要進一步減小流入的電涌電流和雷擊電磁場強度，應增設后續的防護設備。

2、GB50343-2012表5.4.3-3規定：LPZ0區與LPZ1區交界處應采用8/20us設備，雷電防雷等級為B類和C類時，對應的標稱放電電流In應設計60KA和50KA。同時在之后的各分區交界處應安裝限壓型電涌保護器。

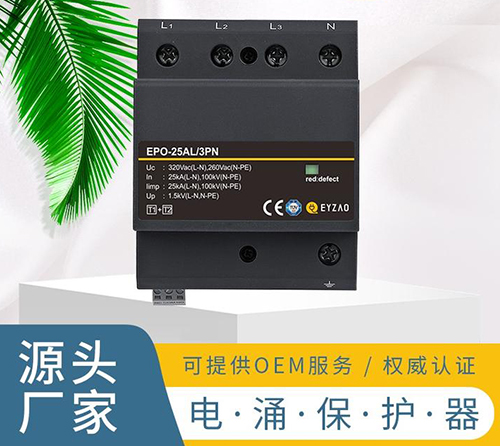

例如，杭州易造科技的電源防護產品EPO系列電涌保護器的選型，其技術參數及特點為：放電電流（Imax）:100KA,標稱放電電流（In）:50KA,電壓保護水平（Up）≤1.8KV，8/20us，響應時間≤25ns，T2試驗報告產品。該產品泄流能力大，響應時間快，電壓保護水平低、輸出殘壓低、無續流。復合型高端電涌保護器，主要技術參數值符合并優于設計標準。

六.電源第三級精細級保護

1、GB50343-2012表5.4.3-3規定：LPZ1區與LPZ2區交界處應采用8/20us設備，雷電防雷等級為B類和C類時，對應的標稱放電電流In應設計20KA。

例如，杭州易造科技電源防護產品EPO系列電涌保護器的選型，其技術參數及特點為：放電電流（Imax）:40KA,標稱放電電流（In）:20KA,電壓保護水平（Up）≤1.7KV、8/20us，響應時間≤25ns，T2試驗報告產品。該產品泄流能力大，響應時間快，電壓保護水平低、輸出殘壓低、無續流。專為抑制電壓電氣裝置電涌并能保護安裝在它下游的電氣裝置和設備免遭由于開關動作、靜電泄放、感應雷擊所產生的電涌危害。該產品在能量上與上游的電涌保護器配合好。

2、電涌保護器的逐級泄流以及能量的匹配對整個供配電系統起決定性作用。簡而言 之，如果設備沒有設計提供一個合適的電涌抗擾度，設備遭受到雷擊或電涌破壞的可能性越高。

備注：在標準和國際IEC標準中，對電涌保護器（SPD）很重要的選擇標準之一是電壓保護水平Up，另外要取決于電涌保護器是否能夠承受預期通過的雷電流和有能力熄滅雷電流通過后產生的工頻續流。

七.浪涌保護器安裝步驟

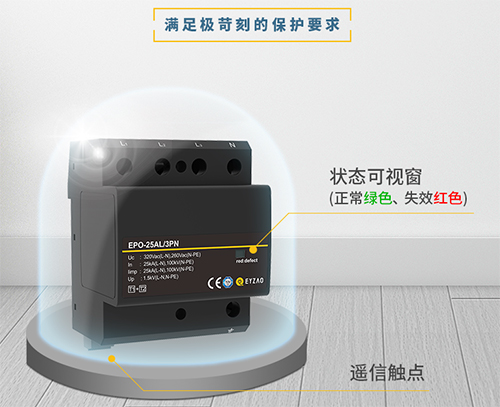

1、電源相線（L）、零線（N）分別接入浪涌保護器相應接線端子，保證牢固及可靠，將浪涌保護器接地端與地線作良好電氣連接。應定期檢查浪涌保護器的工作情況，如保護器劣化指示窗口變紅或其前端后備保護器跳開時，應及時維護或更換模塊。

2、浪涌保護器的安裝是按照固定在35mm標準導軌上而設計(根據DIN EN50022)，具體安裝步驟如下：

3、需安裝本裝置的區域內的合適位置將35mm標準導軌以水平方向進行固定。

4、將本裝置底殼上的上鉤體鉤掛在標準導軌的上邊沿。

5、用手掌向標準導軌方向均勻用力按壓本裝置，聽到“咔”聲即可。

6、在水平方向?qū)⒈狙b置調整到合適的位置。

7、按照施工圖或接線圖進行接線。

8、檢查安裝牢靠、接線正確后即完成安裝工作。

9、每年進行一次測試檢查。

如果您在電涌保護器的選型時碰到什么疑難問題，歡迎您前來咨詢。24小時咨詢熱線：133-7250-9119
