當線路中產生強大的過電壓時，當這個值超過SPD的工作電壓后，SPD就會啟動并把電流泄放至大地。

而由雷擊產生的瞬態過電壓持續時間很短，不會對SPD造成很大的傷害，相反由于輸電線路故障產生的暫態過電壓則會持續較長時間，直到人工排除故障才會消失。

所以，暫態過電壓一旦超出SPD工作電壓，就會使SPD持續處于啟動狀態，直到SPD失效甚至起火。

因此，需要給SPD配置一個外部脫離裝置，在雷電流沖擊下不誤斷；能夠分?jǐn)喑^(guò)SPD熱脫扣能力的工頻電流，阻止SPD起火；當SPD出現金屬性短路故障時，能夠迅速切斷SPD電路，避免出現越級跳閘造成電源系統大面積斷電。

為何保護SPD時，選用后備保護器而不是傳統的斷路器？

根據GB 50343 5.4.3.8：電源線路浪涌保護器在各個位置安裝時，浪涌保護器的連接導線應短直，其總長度不宜大于0.5m（即SPD兩端連接線的長度總和不宜大于0.5m）。

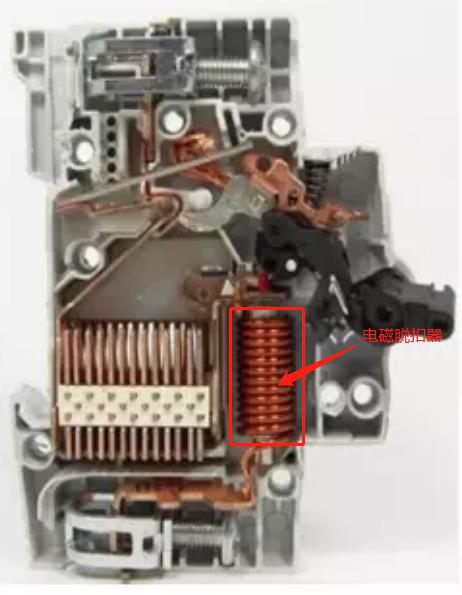

圖一 斷路器的內部結構

如圖一所示，斷路器用于短路保護的電磁脫扣器為一具有若干匝數的電感線圈，其串聯在配電主回路上，由于電感線圈的電感量L在其他因素不變的前提下近似與其匝數的平方成正比，以上圖為例， 電磁脫扣器線圈的匝數為12匝，其電感量L比與線圈高等長（近似視為一匝）的單根直導線多出144倍。

換言之，假如線圈高為2cm，則該脫扣器線圈相當于單根直導線長度近3m。因此，斷路器和標準所述的“導線長度不宜大于0.5m”相差甚遠，不符合標準要求。

同時，SPD過電流保護作為專用脫離器被用在SPD回路，應當具備以下兩個基本功能：

根據研究結果以及IEC61643 12: 2008的附錄P的資料表明，如果要滿足在I類試驗的附加負載試驗過程中熔斷器或斷路器不動作，對于Iimp在15kA情況下，熔斷器需要選用額定電流至少為315 A，斷路器需要選用額定電流為幾百安培的MCCB，不利于實際應用中的推廣。

如果使用額定電流過小的斷路器作為SPD的過電流保護，可能導致在雷電沖擊電流下斷路器直接誤斷，導致本應保護的電氣設備被損壞；而選用額定電流過大的斷路器，在暫態過電壓下，SPD持續工作而斷路器不斷開，導致SPD不斷升溫至起火。

綜上所述，傳統的斷路器不適合作為SPD的后備保護裝置。

為什么后備保護器能夠做到在雷電沖擊電壓下不誤動作，同時在產生工頻暫態過電壓時能切斷電流呢？

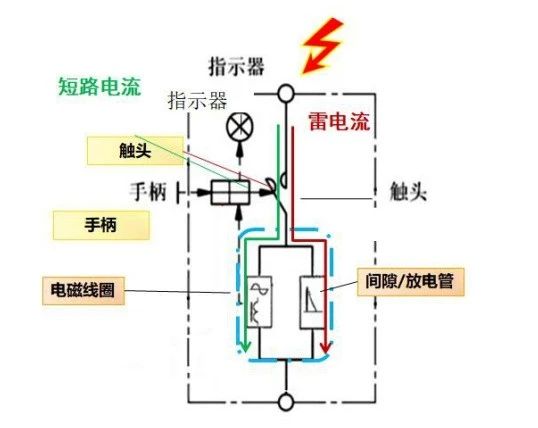

圖二 浪涌后備保護器內部電路圖

如圖二所示，后備保護器使用并聯電路，當產生雷電沖擊電流時，電路中的沖擊電流時長極短且電流能量極大，會導通放電管來泄放雷電流而不使觸頭誤動；發生工頻短路時產生的短路電流相比雷電流的通流時間長，兩者的差距達到千倍以上，但是工頻短路電流本身的電流相對雷電沖擊電流又很小，不足以導通放電管。

因此會從電磁線圈側導通從而使觸頭動作，達到了在雷電沖擊下不誤動作，同時在產生工頻短路電流時速斷，保護SPD不起火。

綜上所述，在防護SPD的時候，我們需要使用后備保護器對SPD進行專項保護。

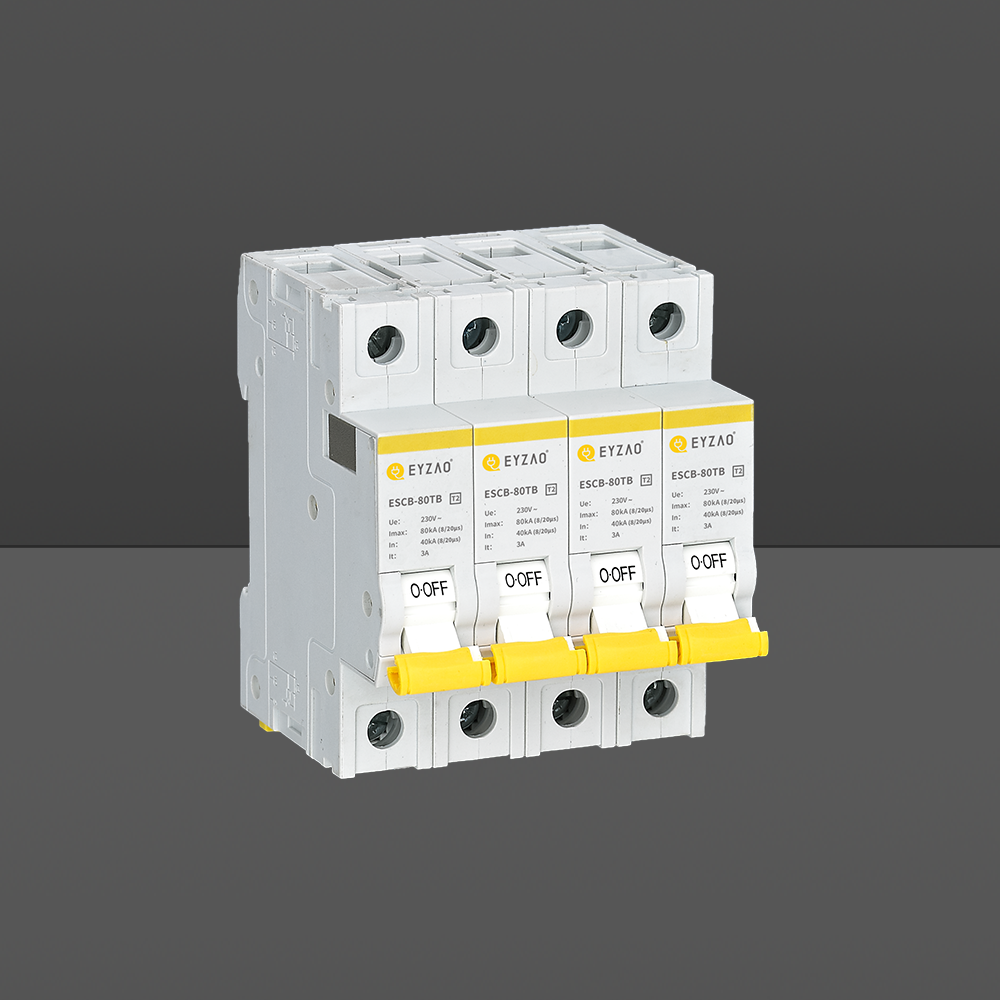

在選用后備保護器時，不同的產品內部結構會導致產品保護效果截然不同，杭州易造科后備保護器源頭生產廠家，采用主回路脫扣模式，選用鎢銅合金觸頭，能承受高達25KA（10/350us）的雷電流沖擊而不脫扣，使設備的防雷措施不中斷，3A工頻小電流速斷，保護浪涌不起火。

-End-
