SPD后備保護器在線路中，主要作用是迅速切斷流入SPD的短路續流，保護SPD不起火；并且當雷電沖擊時不動作，讓雷電流通過SPD順利泄放，從而保護電子設備不損壞。

由于SPD的工作特性，作為SPD的后備保護裝置，需要滿足以下條件：

目前市場上有兩種典型的SPD后備保護器設計方案，一種是旁路脫扣SCB，另一種是主回路脫扣SCB。

在實際應用中，兩種不同結構的SPD后備保護器有什么區別呢？哪一種更安全呢？

旁路脫扣SCB

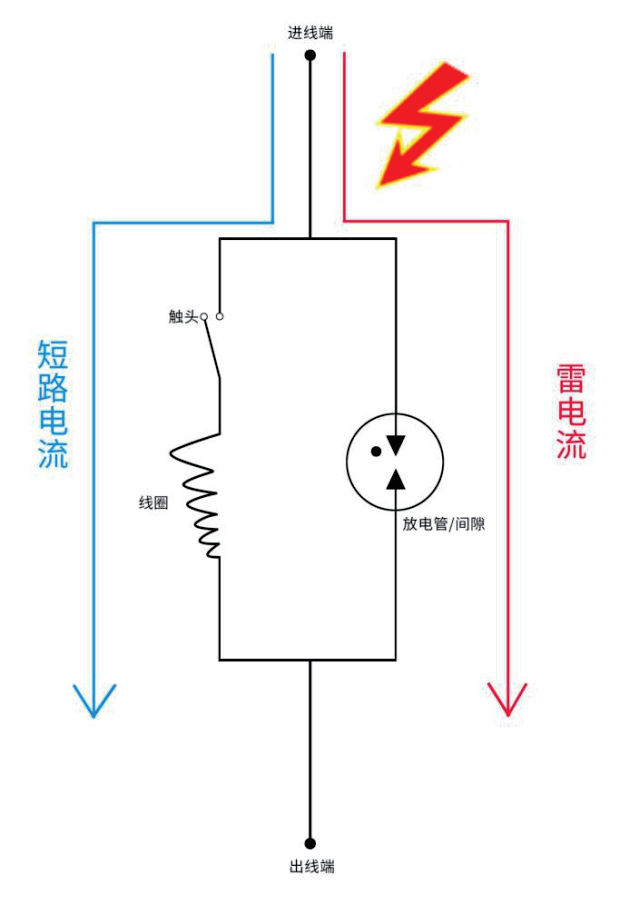

旁路脫扣SPD后備保護器結構原理圖

從產品原理圖來看，設計了兩個通道：短路電流通道和雷電流通道。短路電流通過觸頭到達出線端，雷電流通過氣放管到達出線端。

這樣設計的弊端是：

• 當 SPD 發生劣化，浪涌過來時，氣放管的通路始終都在，浪涌電流直接沖向劣化的SPD ，直接就發生短路了。

• 無法對一定程度的TOV進行防護，并且有可能在TOV產生時燒毀SPD。

SPD后備保護器的觸頭通常采用普通的斷路器觸頭，分?jǐn)?A的短路電流沒有問題，但是當短路電流增大到6KA 以上時，觸頭無法分?jǐn)?，直接?dǎo)致 SPD 起火。

主回路脫扣SCB

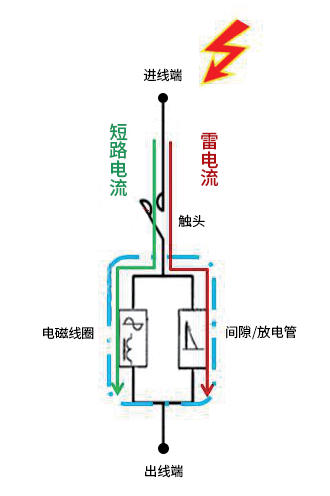

主回路脫扣SPD后備保護器結構原理圖

從產品的原理圖看，短路電流和雷電流都是通過觸頭到達出線端。

這樣做的好處是：

• SPD后備保護器的觸頭是鎢銅合金，能承受雷電流和高短路電流的沖擊。

• 當SPD發生劣化，工頻電流過來時，觸頭及時分?jǐn)?，保護浪涌不起火。

• 當發生15KA 以上的短路電流時，觸頭也能及時分?jǐn)?，保護浪涌不起火。

當工頻電流通過SPD后備保護器主回路時，SCB能夠在0.1S內迅速切斷工頻電流，防止SPD起火；當雷電流通過主回路時，SCB不脫扣，讓雷電流順利泄放到大地，保證了設備防雷的持續有效。

目前國內主流SPD后備保護器廠家都是采用主回路脫扣的原理制造產品。

綜上，由于產品內部結構的不同，導致了產品保護效果的截然不同，旁路脫扣結構的SPD后備保護器存在設計上的缺陷，用戶在選擇SCB的時候一定要了解清楚產品的內部結構，否則會導致項目上的安全隱患。

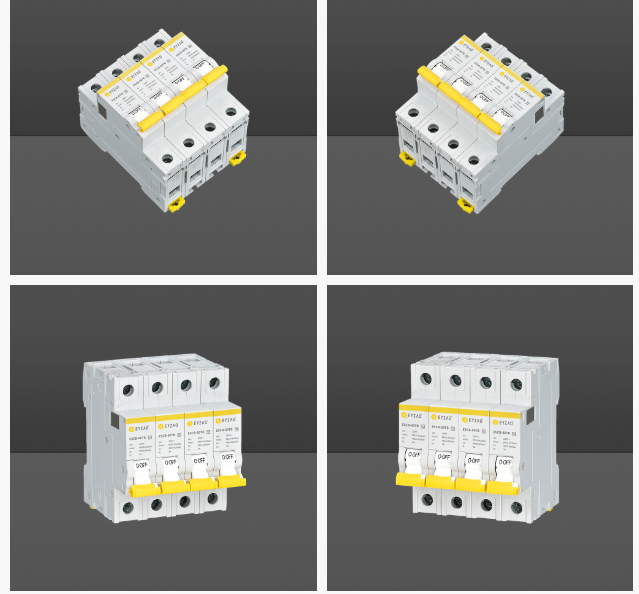

杭州易造科技有限公司經過多年研發，生產SPD后備保護器，采用主回路脫扣，觸頭為鎢銅合金，能承受高達25KA（10/350us）的雷電流沖擊而不脫扣，3A工頻小電流速斷。

易造SPD后備保護器應用于軌道交通，電力系統，石油化工等行業提供完善的防雷產品和防雷解決方案。
